Đồng hồ áp lực

Trong các hệ thống kỹ thuật như đường ống nước, hệ thống khí nén, hệ thống phòng cháy chữa cháy (PCCC), nồi hơi và các dây chuyền công nghiệp, việc kiểm soát áp suất là yếu tố cực kỳ quan trọng. Áp suất không ổn định có thể gây ra nhiều rủi ro như rò rỉ, hư hỏng thiết bị hoặc thậm chí ảnh hưởng đến an toàn vận hành. Chính vì vậy, đồng hồ áp lực trở thành thiết bị không thể thiếu để theo dõi và kiểm soát áp suất trong hệ thống.

Đồng hồ áp lực là thiết bị dùng để đo và hiển thị giá trị áp suất của chất lỏng hoặc khí trong hệ thống đường ống và thiết bị kỹ thuật. Nhờ cấu tạo đơn giản, độ chính xác cao và khả năng hoạt động ổn định trong nhiều môi trường khác nhau, đồng hồ áp lực được sử dụng rộng rãi trong công nghiệp, xây dựng, hệ thống MEP, hệ thống cấp thoát nước và nhiều lĩnh vực sản xuất khác.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về đồng hồ áp lực, cấu tạo, nguyên lý hoạt động, các loại phổ biến cũng như ứng dụng thực tế của thiết bị này trong công trình và sản xuất.

Đồng hồ áp lực là gì?

Đồng hồ áp lực (Pressure Gauge) là thiết bị đo lường dùng để đo áp suất của chất khí hoặc chất lỏng trong hệ thống và hiển thị kết quả trên mặt đồng hồ thông qua kim chỉ.

Thiết bị này thường được lắp đặt tại các vị trí quan trọng trong hệ thống để giúp người vận hành theo dõi tình trạng áp suất và kịp thời điều chỉnh khi cần thiết. Việc sử dụng đồng hồ áp lực giúp đảm bảo hệ thống hoạt động trong giới hạn an toàn, tránh tình trạng áp suất quá cao hoặc quá thấp gây ảnh hưởng đến thiết bị.

Đồng hồ áp lực được sử dụng phổ biến trong các hệ thống như:

• Hệ thống đường ống nước
• Hệ thống khí nén
• Hệ thống PCCC
• Hệ thống nồi hơi
• Hệ thống máy bơm
• Các dây chuyền sản xuất công nghiệp

Nhờ tính ứng dụng rộng rãi, đồng hồ áp lực được xem là một trong những thiết bị đo lường cơ bản và quan trọng nhất trong các hệ thống kỹ thuật.

Cấu tạo của đồng hồ áp lực

Mặc dù có nhiều loại khác nhau, nhưng hầu hết các đồng hồ áp lực đều có cấu tạo tương đối giống nhau với các bộ phận chính sau.

Vỏ đồng hồ

Vỏ đồng hồ thường được làm từ thép, inox hoặc hợp kim kim loại, có nhiệm vụ bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm và va đập.

Trong những môi trường yêu cầu độ bền cao hoặc môi trường ăn mòn, vỏ đồng hồ thường được làm từ inox 304 hoặc inox 316.

Mặt đồng hồ

Mặt đồng hồ là phần hiển thị thang đo áp suất, thường được in các đơn vị đo như:

• bar
• psi
• kg/cm²
• MPa

Kim chỉ trên mặt đồng hồ sẽ di chuyển theo áp suất trong hệ thống, giúp người vận hành dễ dàng quan sát và đọc giá trị.

Ống Bourdon

Ống Bourdon là bộ phận quan trọng nhất của đồng hồ áp lực, thường có dạng ống cong hình chữ C.

Khi áp suất trong hệ thống tăng lên, ống Bourdon sẽ biến dạng và chuyển động, từ đó truyền lực đến cơ cấu bánh răng để làm quay kim chỉ trên mặt đồng hồ.

Bộ truyền động

Bộ truyền động bao gồm các bánh răng và trục truyền, có nhiệm vụ chuyển đổi chuyển động của ống Bourdon thành chuyển động quay của kim chỉ.

Chân kết nối

Chân kết nối là phần dùng để lắp đồng hồ vào hệ thống đường ống hoặc thiết bị đo áp suất. Các kiểu kết nối phổ biến gồm:

• Chân đứng
• Chân sau
• Ren ngoài hoặc ren trong

Nguyên lý hoạt động của đồng hồ áp lực

Nguyên lý hoạt động của đồng hồ áp lực dựa trên sự biến dạng của ống Bourdon khi chịu tác động của áp suất.

Khi chất lỏng hoặc khí trong hệ thống tạo áp lực lên ống Bourdon, ống này sẽ có xu hướng duỗi thẳng ra. Chuyển động này được truyền qua cơ cấu bánh răng đến kim chỉ trên mặt đồng hồ.

Khi áp suất tăng hoặc giảm, kim đồng hồ sẽ di chuyển tương ứng trên thang đo, từ đó hiển thị giá trị áp suất hiện tại của hệ thống.

Nhờ cơ chế hoạt động cơ học đơn giản nhưng hiệu quả, đồng hồ áp lực có thể hoạt động ổn định trong thời gian dài mà không cần nguồn điện.

Các loại đồng hồ áp lực phổ biến

Hiện nay trên thị trường có nhiều loại đồng hồ áp lực khác nhau, được phân loại dựa trên cấu tạo, vật liệu và mục đích sử dụng.

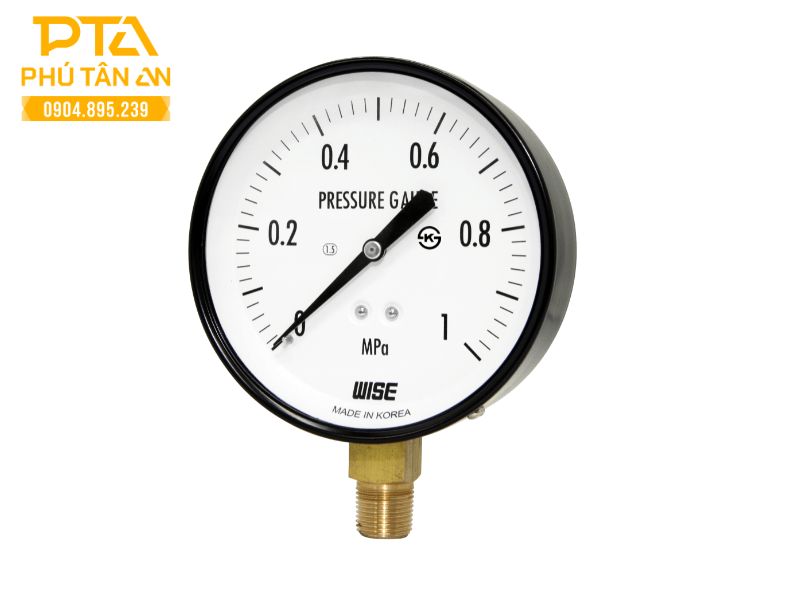

Đồng hồ áp lực cơ

Đây là loại đồng hồ phổ biến nhất, hoạt động dựa trên ống Bourdon và cơ cấu cơ khí.

Ưu điểm của loại này là:

• Giá thành hợp lý
• Độ bền cao
• Không cần nguồn điện
• Dễ lắp đặt và bảo trì

Loại đồng hồ này thường được sử dụng trong hệ thống nước, khí nén và hệ thống công nghiệp thông thường.

Đồng hồ áp lực dầu (chống rung)

Đồng hồ áp lực dầu được đổ đầy glycerin hoặc silicone bên trong, giúp giảm rung động và bảo vệ cơ cấu bên trong.

Loại đồng hồ này thường được sử dụng trong các môi trường có rung động mạnh như máy bơm, máy nén khí hoặc dây chuyền công nghiệp.

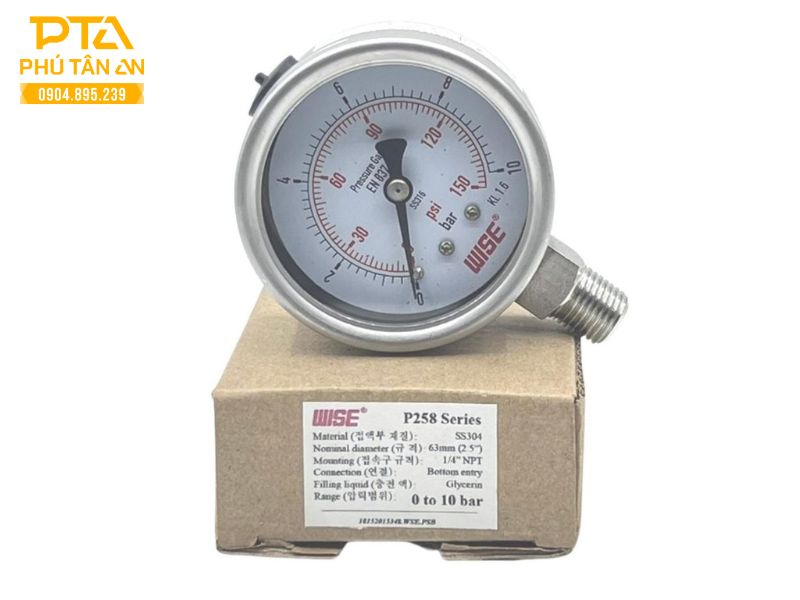

Đồng hồ áp lực inox

Đồng hồ áp lực inox có phần vỏ và các chi tiết tiếp xúc với môi chất được làm từ inox, giúp tăng khả năng chống ăn mòn.

Thiết bị này thường được sử dụng trong:

• Nhà máy thực phẩm
• Nhà máy dược phẩm
• Ngành hóa chất
• Môi trường biển

Thang đo và kích thước đồng hồ áp lực

Đồng hồ áp lực được sản xuất với nhiều dải đo khác nhau để phù hợp với từng hệ thống.

Một số thang đo phổ biến gồm:

• 0 – 4 bar
• 0 – 6 bar
• 0 – 10 bar
• 0 – 16 bar
• 0 – 25 bar
• 0 – 40 bar

Ngoài ra, kích thước mặt đồng hồ cũng rất đa dạng, phổ biến gồm:

• 50 mm
• 63 mm
• 100 mm
• 160 mm

Việc lựa chọn đúng thang đo và kích thước đồng hồ giúp đảm bảo độ chính xác và dễ dàng quan sát khi vận hành.

Ưu điểm của đồng hồ áp lực

Đồng hồ áp lực được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật.

Theo dõi áp suất chính xác

Thiết bị giúp hiển thị chính xác áp suất trong hệ thống, giúp người vận hành kiểm soát và điều chỉnh kịp thời.

Đảm bảo an toàn cho hệ thống

Việc giám sát áp suất giúp phát hiện sớm các sự cố như quá áp hoặc giảm áp bất thường, từ đó hạn chế rủi ro cho thiết bị và hệ thống.

Độ bền cao

Với cấu tạo đơn giản và vật liệu bền bỉ, đồng hồ áp lực có tuổi thọ sử dụng lâu dài.

Dễ dàng lắp đặt và bảo trì

Thiết bị có thiết kế nhỏ gọn, dễ dàng lắp đặt trên nhiều loại hệ thống khác nhau.

Ứng dụng của đồng hồ áp lực trong thực tế

Đồng hồ áp lực được sử dụng trong rất nhiều lĩnh vực khác nhau.

Hệ thống cấp thoát nước

Trong hệ thống nước, đồng hồ áp lực giúp theo dõi áp suất của đường ống và máy bơm, đảm bảo hệ thống vận hành ổn định.

Hệ thống phòng cháy chữa cháy

Đồng hồ áp lực giúp kiểm soát áp suất nước trong hệ thống PCCC, đảm bảo thiết bị luôn sẵn sàng hoạt động khi cần thiết.

Hệ thống khí nén

Trong các nhà máy sản xuất, đồng hồ áp lực được sử dụng để giám sát áp suất khí nén trong hệ thống máy nén khí.

Công nghiệp sản xuất

Trong các ngành công nghiệp như hóa chất, thực phẩm, dầu khí, đồng hồ áp lực giúp kiểm soát áp suất trong các thiết bị và dây chuyền sản xuất.
