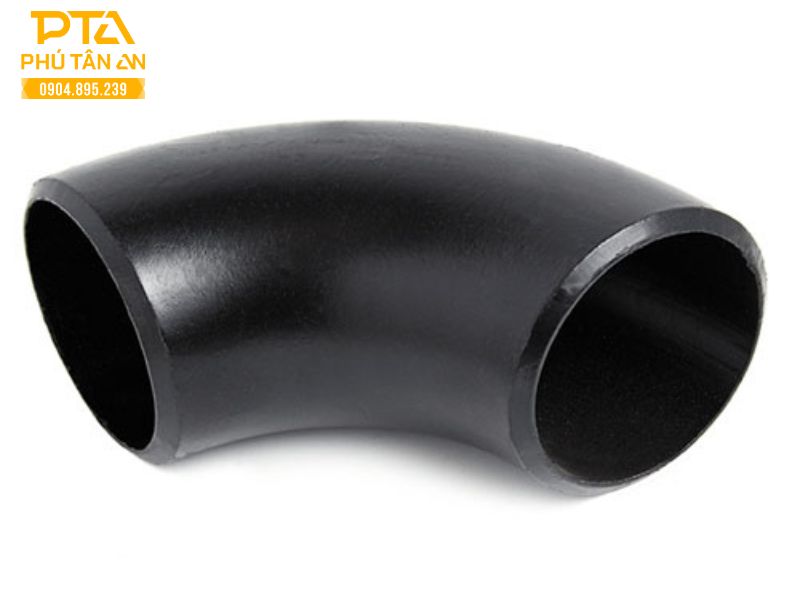

Co hàn 90 độ đen, mạ kẽm SCH 20 SCH40 SCH80 SCH160

Co thép hàn là nhóm phụ kiện đường ống dùng để thay đổi hướng chuyển động của dòng chảy trong hệ thống ống dẫn. Khi lắp đặt co hàn, dòng lưu chất sẽ được chuyển hướng theo các góc xác định như 45 độ, 90 độ hoặc 180 độ, giúp bố trí hệ thống đường ống linh hoạt hơn trong không gian thi công. Đây là phụ kiện được sử dụng phổ biến trong các hệ thống cấp thoát nước, dầu khí, khí nén và các hệ thống dẫn chất lỏng, chất khí công nghiệp khác.

Co hàn tiêu chuẩn SCH, thường được gọi là khuỷu tay, bao gồm các cấp độ độ dày như SCH20, SCH40, SCH80 và SCH160. Phú Tân An hiện là đơn vị chuyên cung cấp các dòng co hàn đa dạng quy cách, đầy đủ phụ kiện kết nối ống, đáp ứng nhu cầu thi công cho công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.

Co hàn SCH được sản xuất theo tiêu chuẩn Schedule, thể hiện độ dày thành ống và khả năng chịu áp lực của phụ kiện. Trong đó, co hàn SCH 90 độ thường được sử dụng trong các hệ thống yêu cầu độ bền cao như dẫn dầu, dẫn khí, hóa chất và hệ thống cấp thoát nước áp lực.

Thông tin kỹ thuật cơ bản của co hàn SCH 90 độ

Tên gọi sản phẩm là co hàn hoặc cút hàn. Tiêu chuẩn áp dụng phổ biến gồm ASTM A234 WPB và ANSI B16.9. Độ dày thành có nhiều cấp như SCH10, SCH20, SCH40, SCH80 và SCH160. Kích thước danh nghĩa trải rộng từ 1/2 inch đến 24 inch, tương đương 21.3mm đến 609.6mm. Sản phẩm được sử dụng trong các hệ thống xăng dầu, gas, khí, công nghiệp đóng tàu và công nghiệp điện lạnh. Nguồn gốc xuất xứ phổ biến từ Đài Loan và Trung Quốc. Đơn vị cung cấp là Phú Tân An.

Đặc tính và quy cách của co hàn SCH

Co hàn SCH là dạng phụ kiện đường ống có hình dạng co góc, chức năng chính là chuyển hướng dòng chảy trong hệ thống. SCH là tiêu chuẩn thể hiện độ dày thành, cho phép phụ kiện đáp ứng nhiều mức áp lực và nhiệt độ khác nhau. Các cấp độ phổ biến gồm SCH10, SCH20, SCH40, SCH80 và SCH160.

Co hàn SCH hỗ trợ chuyển hướng dòng chảy theo các góc 45 độ, 90 độ hoặc 180 độ, giúp tối ưu không gian bố trí đường ống mà không cần bổ sung nhiều đoạn ống thẳng. Độ dày SCH được lựa chọn tùy theo yêu cầu chịu áp lực và điều kiện làm việc của từng hệ thống.

Về vật liệu, co hàn SCH thường được sản xuất từ thép carbon, thép hợp kim hoặc thép không gỉ như inox 304, inox 316, đảm bảo khả năng chịu lực, chống ăn mòn và phù hợp với môi trường làm việc khắc nghiệt.

Phân loại co hàn theo bán kính cong

Co hàn 90 độ bán kính ngắn, còn gọi là Short Radius, có bán kính cong bằng đường kính danh nghĩa của ống. Loại này tạo khúc cua gấp, tiết kiệm không gian lắp đặt và phù hợp với các vị trí thi công hạn chế. Tuy nhiên, do dòng chảy bị đổi hướng gấp nên tổn thất áp suất lớn hơn và nguy cơ mài mòn tại điểm cong cũng cao hơn khi vận tốc dòng lớn.

Co hàn 90 độ bán kính dài, hay Long Radius, có bán kính cong bằng 1.5 lần đường kính danh nghĩa. Đây là loại được sử dụng phổ biến nhất trong hệ thống đường ống công nghiệp nhờ khả năng giảm lực cản dòng chảy, hạn chế tổn thất áp suất và tăng độ ổn định khi vận hành. Co LR thường được dùng trong hệ thống dẫn nước, hơi, hóa chất và các hệ thống có lưu lượng lớn.

Phân loại theo độ dày tiêu chuẩn SCH

SCH20 là cấp độ có thành ống mỏng, phù hợp cho các hệ thống áp lực thấp như thoát nước, HVAC hoặc các ứng dụng dân dụng không yêu cầu cao về độ bền.

SCH40 có độ dày trung bình, là cấp tiêu chuẩn phổ biến nhất, được sử dụng rộng rãi trong các hệ thống dẫn nước, dầu, khí và xây dựng công nghiệp.

SCH80 có thành ống dày, chịu được áp suất và nhiệt độ cao hơn, thích hợp cho các hệ thống công nghiệp nặng, dầu khí và hóa chất.

SCH160 có độ dày rất lớn, đáp ứng các hệ thống áp lực và nhiệt độ cực cao, yêu cầu độ tin cậy và an toàn tuyệt đối.

Phân loại theo bề mặt vật liệu

Co hàn thép đen được sản xuất từ thép carbon chưa xử lý bề mặt, có màu đen hoặc xanh sẫm. Loại này có độ bền cao, thích hợp sử dụng trong môi trường kín, trong nhà hoặc các hệ thống ít chịu tác động ăn mòn.

Co hàn mạ kẽm được phủ lớp kẽm nhúng nóng hoặc mạ điện phân nhằm tăng khả năng chống gỉ và oxy hóa. Sản phẩm phù hợp cho môi trường ngoài trời, khu vực ẩm ướt hoặc nơi có tác nhân ăn mòn.

Ứng dụng của co hàn SCH

Co hàn SCH được ứng dụng rộng rãi trong ngành dầu khí và hóa chất nhờ khả năng chịu áp lực cao, nhiệt độ lớn và độ kín khít tốt. Trong các hệ thống cấp thoát nước và hạ tầng kỹ thuật, co hàn giúp chuyển hướng dòng chảy mà vẫn đảm bảo độ bền và tuổi thọ dài lâu.

Đối với ngành thực phẩm và dược phẩm, các dòng co hàn inox hoặc mạ kẽm đáp ứng tốt yêu cầu vệ sinh, chống ăn mòn và dễ bảo trì, phù hợp với các tiêu chuẩn an toàn nghiêm ngặt.

Lý do nên chọn co hàn tiêu chuẩn SCH

Co hàn SCH có độ bền cao nhờ kết nối hàn chắc chắn, chịu được áp lực lớn. Sản phẩm đa dạng về kích thước và độ dày, đáp ứng nhiều yêu cầu hệ thống khác nhau. Khi được mạ kẽm hoặc sản xuất từ inox, co hàn còn có khả năng chống ăn mòn hiệu quả trong môi trường khắc nghiệt.

Quy trình sản xuất co thép hàn

Co thép hàn được sản xuất từ thép carbon hoặc thép hợp kim chất lượng cao theo các tiêu chuẩn như ASTM A234. Nguyên liệu đầu vào thường là ống thép liền mạch để đảm bảo độ bền và khả năng chịu áp lực.

Thép được cắt theo kích thước yêu cầu, sau đó gia nhiệt ở nhiệt độ cao để dễ tạo hình. Quá trình uốn tạo góc được thực hiện bằng máy cơ hoặc thủy lực. Sau khi tạo hình, sản phẩm được làm mát, gia công bề mặt, kiểm tra kích thước và xử lý bề mặt bằng phun cát, sơn hoặc mạ kẽm nếu cần.

Các phương pháp kiểm tra không phá hủy như siêu âm, hạt từ hoặc thử áp lực được áp dụng để đảm bảo không có khuyết tật bên trong. Cuối cùng, sản phẩm được đánh dấu thông tin kỹ thuật, đóng gói và vận chuyển.

Tiêu chuẩn vật liệu và sản xuất

Co thép hàn được sản xuất theo các tiêu chuẩn phổ biến như ASTM A234, ASME B16.9, JIS và EN 10241. Các tiêu chuẩn này quy định chặt chẽ về vật liệu, kích thước, độ dày, khả năng chịu áp lực và quy trình kiểm tra chất lượng nhằm đảm bảo an toàn khi sử dụng trong môi trường khắc nghiệt.

Các bước lắp đặt co hàn vào hệ thống đường ống

Quá trình lắp đặt gồm các bước chuẩn bị vật tư, cắt và làm sạch ống, đánh dấu vị trí lắp đặt, tiến hành hàn, kiểm tra mối hàn, xử lý bảo vệ bề mặt và kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành. Việc tuân thủ đúng quy trình giúp đảm bảo độ bền và tính toàn vẹn của hệ thống đường ống.

Đơn vị cung cấp co hàn SCH uy tín

Phú Tân An là đơn vị cung cấp co hàn SCH với đầy đủ kích thước và độ dày, đáp ứng nhanh nhu cầu báo giá và giao hàng. Phú Tân An cam kết cạnh tranh về giá, minh bạch về nguồn gốc xuất xứ và đảm bảo chất lượng sản phẩm, xây dựng uy tín dựa trên sự trung thực và trách nhiệm trong kinh doanh.

Hãy liên hệ ngay qua hotline 0904.895.239 để:

• Nhận tư vấn kỹ thuật miễn phí.
• Được báo giá nhanh chóng, chính xác.
• Đặt hàng với giải pháp tối ưu cho công trình và doanh nghiệp của bạn.

Phú Tân An cam kết là đối tác tin cậy, cung cấp các sản phẩm co hàn các loại với quy cách bền bỉ, chính xác và an toàn, đáp ứng mọi tiêu chuẩn kỹ thuật trong các dự án trên toàn quốc.
